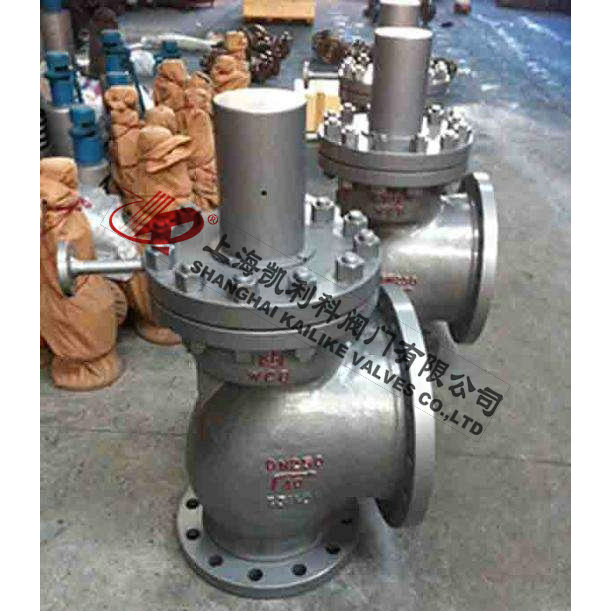

產品名稱：	高溫高壓主安全閥	產品型號：	A49H、A49Y
公稱通徑：	DN150～DN250	結構形式：	活塞式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭
適用溫度：	-15ºC～+540ºC	驅動方式：	彈簧自動起跳
閥體材質：	WCB、鑄鋼、鉻鉬鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、液體、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

A49H、A49Y高溫高壓主安全閥是一種新穎結構的安全閥。主要用于電站鍋爐、壓力容器、減溫減壓設備，是受壓設備、容器上的最佳超壓保護裝置。A49H、A49Y高溫高壓主安全閥的主要優點是 與沖量安全閥配套使用，提高了動作的靈敏度和安全閥口徑，而且主閥采用塞式，動作精度高、重復性好、回座快、不泄漏、工作壽命長、工作穩定可靠。

執行標準

設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

產品特點

1、采用活塞結構
2、主閥設有緩沖閥，減少密封面損壞
3、密封面采用硬質合金設計，堅固耐用

工作原理

1、當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入高溫高壓主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉是，閥瓣又自動關閉。
2、密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。

整定壓力

公稱壓力(MPa)	整定壓力等級
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0
16.0	10.0～13.0	13.0～16.0

性能參數

型號		鑄鋼型 A49H-C	15CrMo1V合金鋼型 A49Y-V
口徑范圍		DN150～DN200
適用溫度		≤425°C	≤540°C
適用介質		蒸汽	蒸汽
材料	1、閥體	WCB	15CrMo1V
	2、閥蓋	WCB	12Cr1MoVA
	3、活塞	2Cr13	304SS
	4、閥瓣	2Cr13	17-7PH
	5、活塞	2Cr13	15CrMo1V
	6、活塞環	304SS	304SS
	7、彈簧	50CrVa	50CrVa
	8、閥桿	2Cr13	304SS
	9、保護罩	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬質合金	堆焊Co基硬質合金

外形結構圖



主要外形尺寸

公稱通徑	L	L1	L2	H	DN"
150	220	230	240	486	200
200	270	295	330	615	300
250	300	350	370	646	350

安裝說明

1、閥門必須垂直安裝在設備的最高位置。
2、住安全閥緊固在支座上，支座承受高溫高壓主安全閥排汽時產生的反座力。
3、排汽管應有專門吊架，排汽管重量不得加在高溫高壓主安全閥上，高溫高壓主安全閥與排汽管之間的連接法蘭應消除任何的附加預應力。
4、排汽管的最低點應考慮疏水，以免排汽時產生水擊。


聲明：【A49H,A49Y高溫高壓主安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A49H,A49Y高溫高壓主安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
