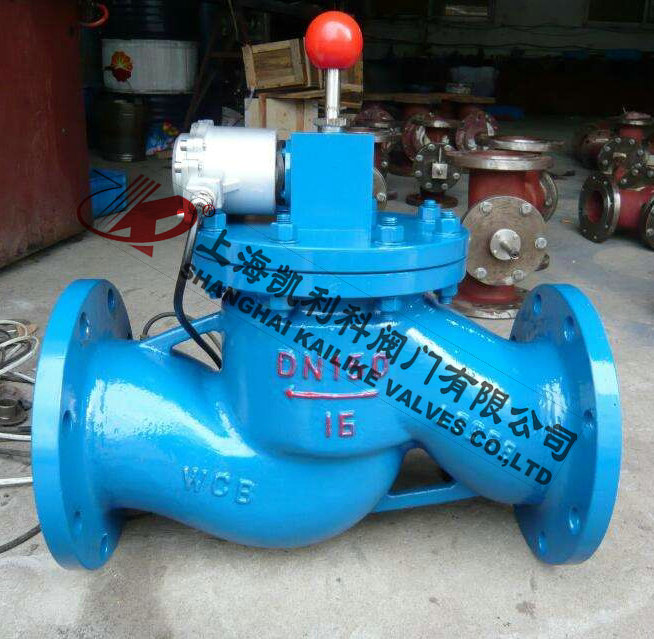

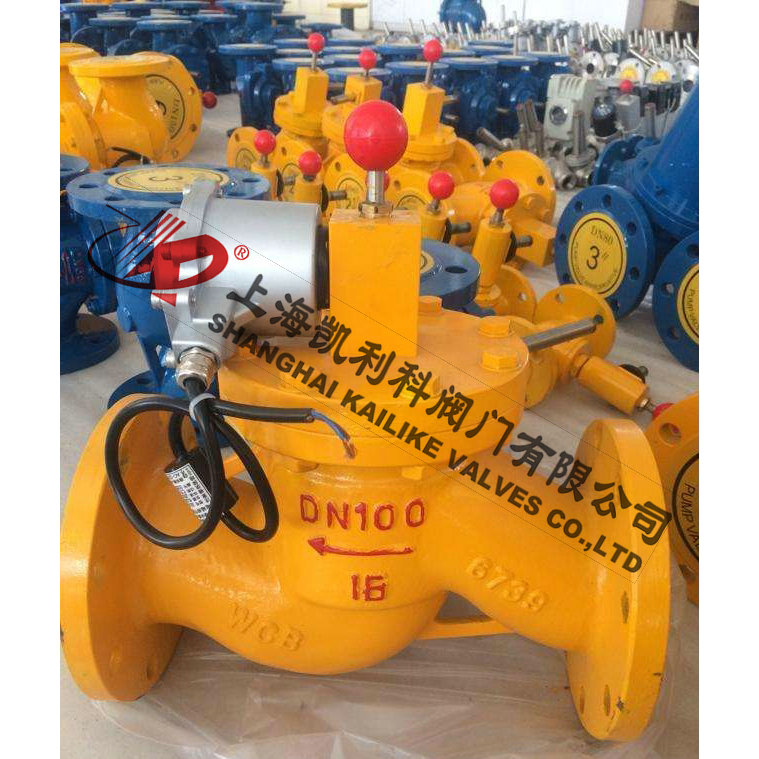

產品名稱：	燃?xì)饩o急切斷電磁閥	產品型號：	ZCRB
公稱通徑：	DN25～DN600	結構形式：	直動式
真空負壓：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-15ºC～+60ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	煤氣、燃?xì)?、天然氣、液化石油氣、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCRB燃?xì)饩o急切斷電磁閥主要用于燃?xì)夤艿那袛嘧饔?，?dāng)燃?xì)獍l(fā)生泄漏，通過儀器檢測到氣體時，可以迅速自動緊急關閉供氣閥門，切斷燃?xì)獾牡墓┙o，有效的防止事故發生，是新型的燃?xì)夤艿拦こ痰陌踩涮籽b置。

產品作用

1、 與可燃?xì)怏w泄漏檢測儀連接。當儀器檢測到可燃?xì)怏w泄漏時，自動、快速關閉主
       供氣閥門，切斷燃?xì)獾墓┙o，及時制止惡性事件的發生。
2、 與熱力設備的極限溫度（壓力）安全控制器連接，當設備內檢測點的溫度或壓力
       超過設定極限數值，自動關閉供氣閥門，停止燃?xì)夤┙o。
3、 與高層建筑的中央消防報警系統連接，當大廈發生火警時，自動切斷大廈內的燃
       氣供應，防止煤氣爆炸的發生。
4、 在城市或工廠的燃?xì)夤?yīng)管網內安裝此系列燃?xì)饪焖偾袛嚅y，可在中央控制室內
      集中控制，遠距離遙控緊急關閉事故現場的管線燃?xì)夤?yīng)。
5、 燃?xì)夤苈废到y(tǒng)檢修、排除故障時切斷燃?xì)狻?

技術參數

產品結構：直動式     公稱壓力：1.6Mpa     工作壓差：0~0.05Mpa

工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣液體     關閉時間：＜1秒

介質溫度：-15℃~60℃     打開方式：手動復位或電動復位     電源電壓：AC220VA、DC24V、DC12V

安全等級： Ex型  控制方式：不間斷輸出或脈沖式電磁力

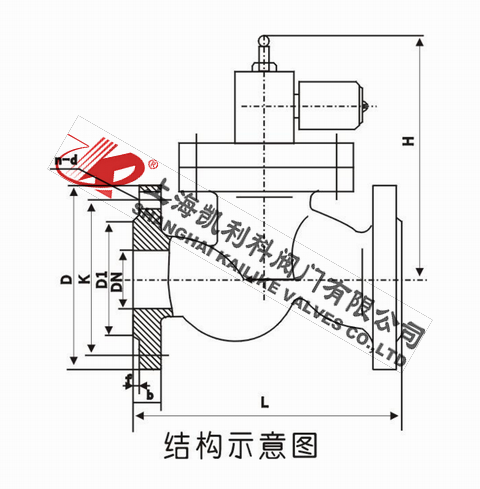

外形結構圖

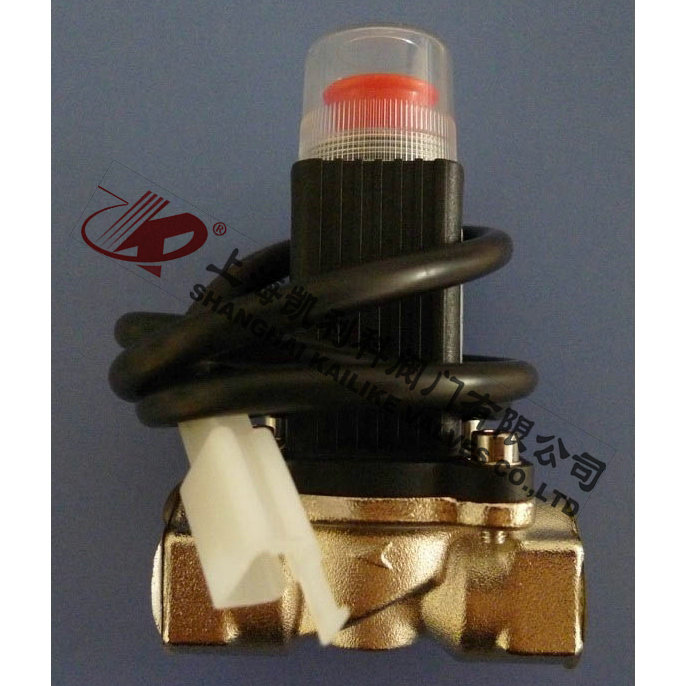

內螺紋連接尺寸

DN	G	L	H
25	1	90	130
32	1 1/4	140	150
40	1 1/2	156	170
50	2	180	190

法蘭連接尺寸

DN	D1	K	D	b	f	n-d	L	H
25	65	85	115	16	3	4φ14	160	180
32	76	100	140	18	3	4φ18	180	195
40	84	110	150	18	3	4φ18	200	205
50	99	125	165	20	3	4φ18	230	220
65	118	145	185	20	3	4φ18	290	245
80	132	160	200	20	3	4φ18	310
100	156	180	220	22	3	4φ18	350
125	184	210	250	22	3	4φ18	400
150	211	240	285	24	3	4φ22	480
200	266	295	340	24	3	4φ22	495
250	319	355	405	26	3	4φ26	622
300	370	410	460	28	4	4φ26	698
350	429	470	520	30	4	4φ26	787
400	480	525	580	32	4	4φ30	914
450	548	585	640	34	4	4φ30	978
500	609	650	715	36	4	4φ33	978
600	720	770	840	38	5	4φ36	1295



聲明：【ZCRB燃?xì)饩o急切斷電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCRB燃?xì)饩o急切斷電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
