產品名稱：	不銹鋼氣動球閥	產品型號：	Q641F/H
公稱通徑：	DN15～DN400	結構形式：	球形
公稱壓力：	1.6Mpa～32.0Mpa	連接方式：	法蘭、對夾、螺紋、焊接
適用溫度：	≤550ºC	驅動方式：	氣動（可佩帶手操）
閥體材質：	不銹鋼、304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

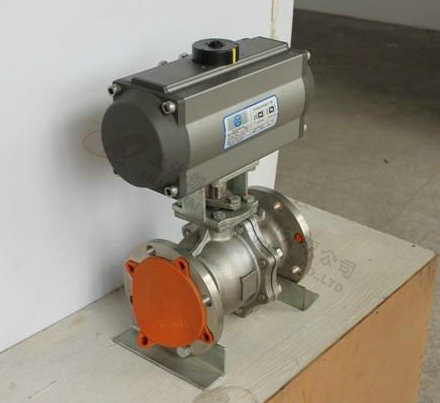

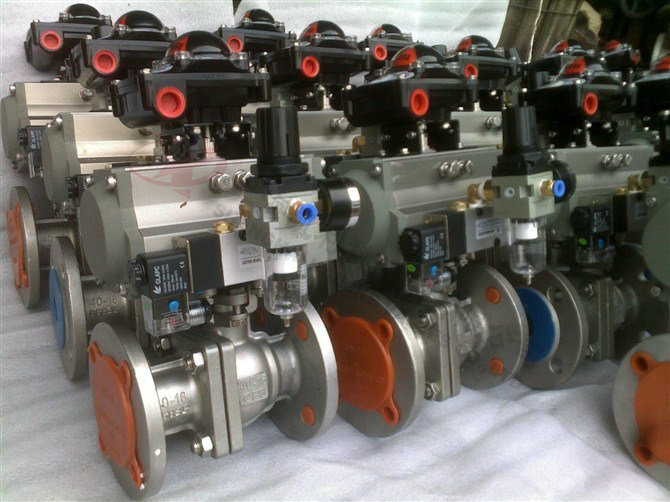

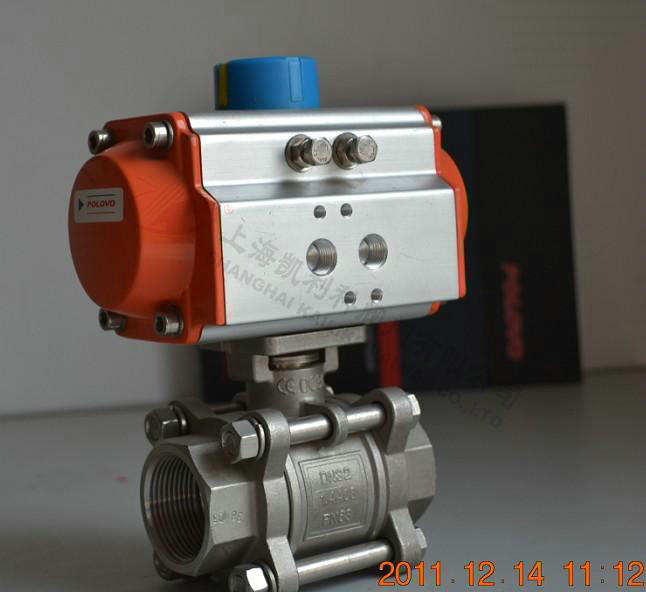

Q641F/H不銹鋼氣動球閥采用高精度氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥（≤200°）及氣動硬密封球閥（≤550°）兩大類。氣動球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。不銹鋼氣動球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

產品特點

（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允許壓差(MPa)	≤公稱壓力
閥體形式	兩段式鑄造球閥
連接形式	法蘭式、焊接式、螺紋式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
可調范圍	250：1								350：1
配置執行機構	可配GT、SR、ST、AT、AW等系列氣動執行機構
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

零件材料

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料	V型PTFE四氟填料、柔性石墨

性能規范

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	指示軸	螺栓
QW系列 AT系列	鋁合金型材 （硬質陽極氧化）	壓鑄鋁合金 （環氧樹脂噴涂）	壓鑄鋁	鋼 （鍍鎳磷合金）	NBR	ABC	SUS304
AW系列	鑄鋼 （硬質陽極氧化）		壓鑄鋁	鋼 （鍍鎳磷合金）	NBR	ABC	SUS304

結構圖



主要外形尺寸 (單位；mm)

DN	L	H	D	D1	L0	Z-φd	執行器型號
15	130	200	95	65	165	4-φ14	QW01/AT50D
20	140	204	105	75	165	4-φ14	QW01/AT50D
25	150	215	115	85	165	4-φ14	QW01/AT63D
32	165	240	135	100	225	4-φ18	QW02/AT63D
40	180	265	145	110	225	4-φ18	QW02/AT75D
50	200	275	160	125	225	4-φ18	QW02/AT75D
65	220	379	180	145	245	4-φ14/4-φ18	QW03/AT88D
80	250	390	195	160	330	8-φ18	QW04/AT100D
100	280/320	416	215/230	180/190	330	8-φ18/8-φ23	QW04/AT115D
125	320/381	542	245/270	210/220	380	8-φ18/8-φ25	QW05/AT145D
150	360/400	572	280/300	240/250	380	8-φ23/8-φ25	QW06/AT160D
200	400/500	736	335/360	295/310	440	12-φ25/12-φ25	AW17
250	530/568	926	405/425	355/370	580	12-φ25/12-φ30	AW20
300	600/648	1059	460/485	410/430	715	12-φ25/16-φ30	AW28
350	550/762	1127	520/550	470/490	875	16-φ25/16-φ34	AW28
400	600/838	1398	580/610	525/550	995	16-φ30/16-φ34	AW35



聲明：【Q641F不銹鋼氣動球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q641F不銹鋼氣動球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
