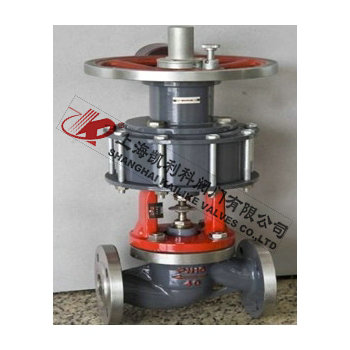

ZSQP氣動快速切斷閥

ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。

產品名稱：	氣動快速切斷閥	產品型號：	ZSQP
公稱通徑：	DN20～DN200	結構形式：	活塞式
工作壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-60ºC～+550ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	煤氣、燃?xì)?、天然氣、氧氣、氣體、液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動快速切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。

性能參數

公稱通徑	20	25	32	40	50	65	80	100	125	150	200
閥座直徑	26	43	43	52	62	79	94	115	140	166	216
公稱壓力MPa	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
額定流量系數Kv	5.5	10	15	25	40	65	100	150	260	350	540
泄露量	1滴/min	3滴/min				5滴/min			7滴/min		9滴/min
行程	16			25		40			60
切斷時間S	1~2					2~4
額定行程偏差	+10%
允許壓差MPa	4.0					4.0	4.0	2.8	3.5	2.4
允許壓差MPa	4.0					(2.5)	(1.7)	(1.0)	(1.1)	(0.8)	(1.6)
閥蓋形式	常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式	單座型閥芯\雙導向型閥芯
流量特性	快開特性

執行器參數

執行器型號	ZSD活塞式執行機構
活塞直徑	150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面積	175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
進氣孔螺紋	M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大輸出力	7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作壓力	500KPa
作用形式	氣— 關式或氣— 開式
可配附件	手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它

型號編制

外形分析圖

外形結構圖

主要外形尺寸

公稱通徑	L	H	H1	A
20	180	53	608	222
25	190	58	680	222
32	210	68	774	222
40	230	73	812	280
50	265	80	935	280
65	285	90	1040	389
80	310	98	1045	389
100	355	108	1047	389
125	425	123	1450	389
150	460	140	1460	389
200	560	168	1480	389

外形結構圖

主要外形尺寸

公稱通經		20	25	32	40	50	65	80	100
A		196			232		308
L	PN16	150	160	180	200	230	290	310	350
H		340	345	370	380	390	475	490	500
H1		53	58	70	75	83	93	100	110
重量	標準型	10	12	15	18	23	35	45	60

聲明：【ZSQP氣動快速切斷閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZSQP氣動快速切斷閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
