產品名稱：	垂直吊蓋人孔	產品型號：	GRC
公稱通徑：	DN450～DN600	功能作用：	儲罐出入口裝置
公稱壓力：	0.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

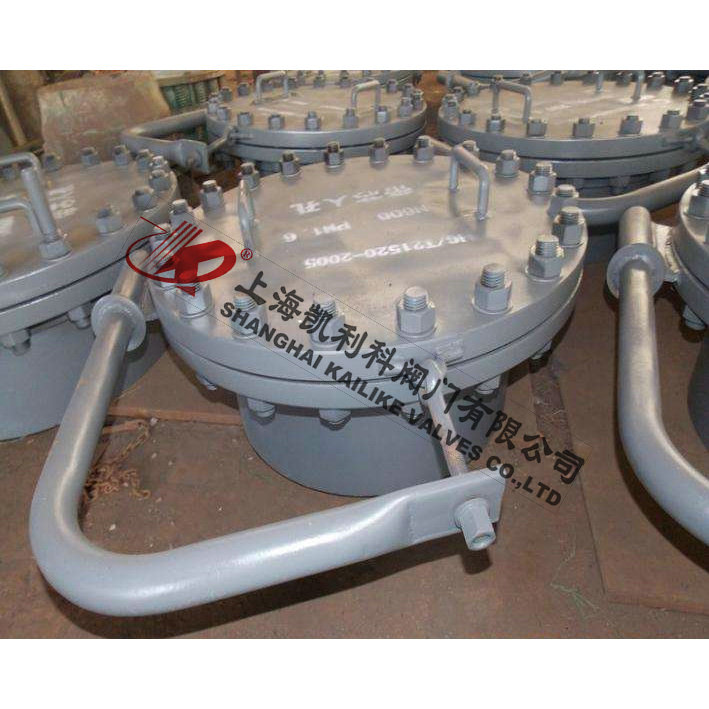

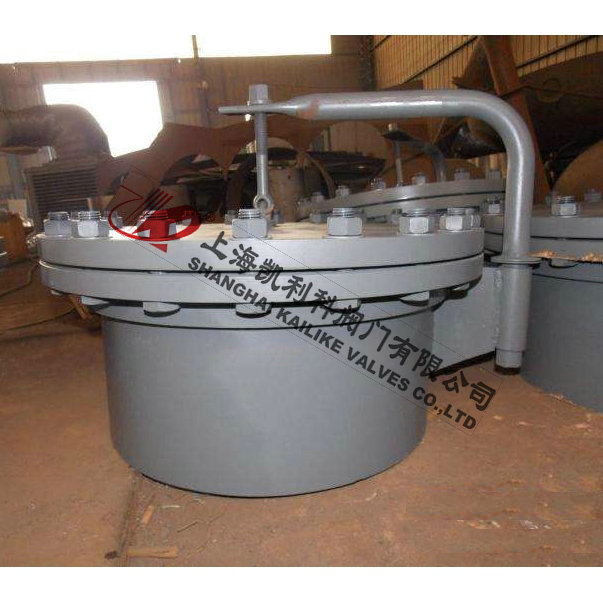

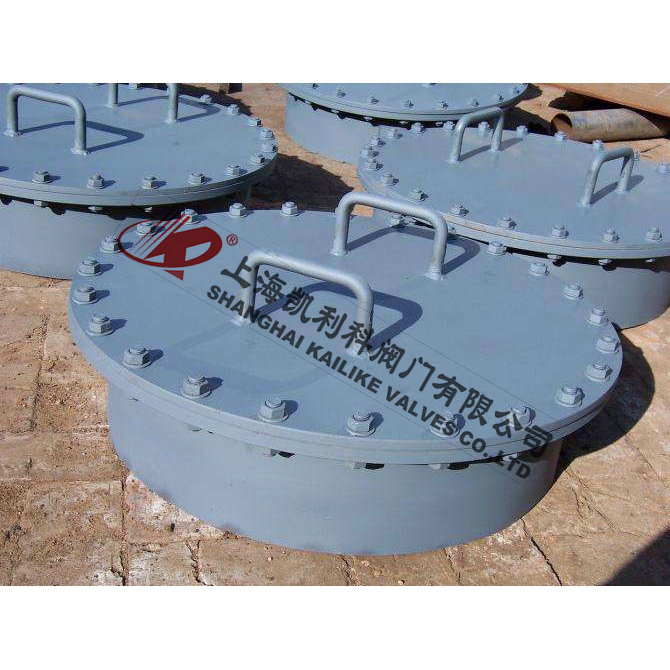

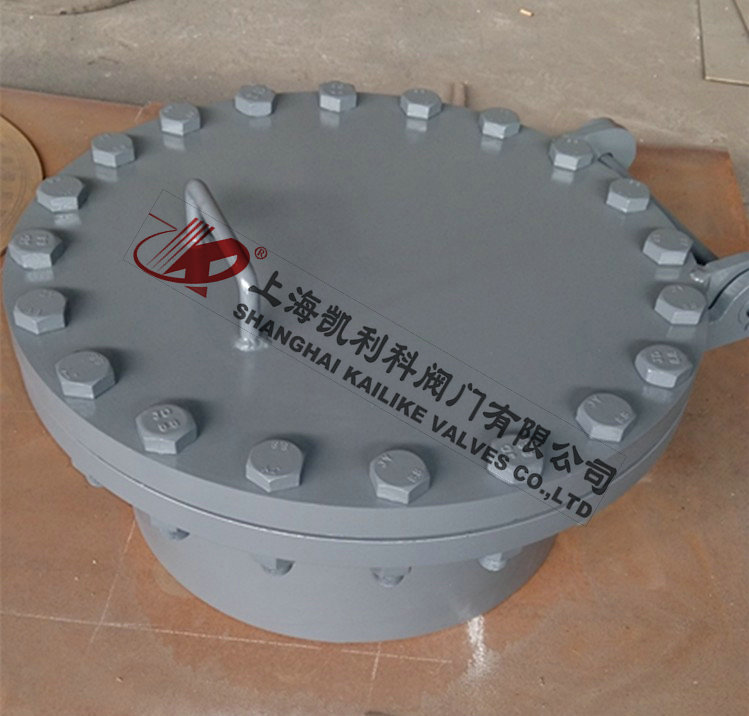

GRC垂直吊蓋人孔是最普通的人孔，是不帶壓力的人孔，一般安裝在罐頂，是制作工人或者修護工人在建罐、清罐、倒罐時的出入口，可以根據客戶的要求定制不銹鋼或碳鋼材質的人孔。

標準選型

1	碳素鋼、低合金鋼人孔和手孔類型與技術條件	HG 21514-95
2	常壓人孔	HG 21515-95
3	回轉蓋板式平焊法蘭人孔	HG 21516-95
4	回轉蓋帶頸平焊法蘭人孔	HG 21517-95
5	回轉蓋帶頸對焊法蘭人孔	HG 21518-95
6	垂直吊蓋板式平焊法蘭人孔	HG 21519-95
7	垂直吊蓋帶頸平焊法蘭人孔	HG 21520-95
8	垂直吊蓋帶頸對焊法蘭人孔	HG 21521-95
9	水平吊蓋板式平焊法蘭人孔	HG 21522-95
10	水平吊蓋帶頸平焊法蘭人孔	HG 21523-95
11	水平吊蓋帶頸對焊法蘭人孔	HG 21524-95
12	常壓旋柄快開人孔	HG 21525-95
13	橢圓形回轉蓋快開人孔	HG 21526-95
14	回轉拱蓋快開人孔	HG 21527-95
15	常壓手孔	HG 21528-95
16	板式平焊法蘭手孔	HG 21529-95
17	帶頸平焊法蘭手孔	HG 21530-95
18	帶頸對焊法蘭手孔	HG 21531-95
19	回轉蓋帶頸對焊法蘭手孔	HG 21532-95
20	常壓快開手孔	HG 21533-95
21	旋柄快開手孔	HG 21534-95
22	回轉蓋快開手孔	HG 21535-95

機械部及化工部選型

中石化標準	GRC型DN500 PN0.25 (96KG)	GRC型DN600 PN0.25 (126KG)	標準L-1/22 DN600 PN0.25 (156KG)
機械部標準	JB580-79回轉蓋人孔 DN500 PN0.6(PN1.0)	JB580-79回轉蓋人孔 DN600 PN0.6(PN1.0)	JB580-79回轉蓋人孔 DN600 PN0.6(PN1.0)
	JB582-79垂直吊蓋人孔 DN500 PN0.6 (PN1.0)	JB582-79垂直吊蓋人孔 DN600 PN0.6 (PN1.0)	JB582-79垂直吊蓋人孔 DN600 PN0.6 (PN1.0)
	JB583-79水平蓋吊人孔 DN500 PN0.6 (PN1.0)	JB583-79水平蓋吊人孔 DN600 PN0.6 (PN1.0)	JB583-79水平蓋吊人孔 DN600 PN0.6 (PN1.0)

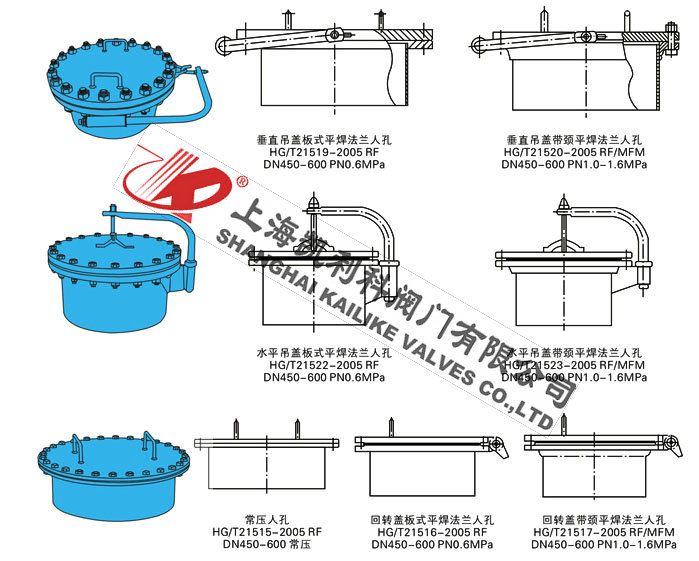

外形結構圖

重量及尺寸

標準號	DN	MPa	筒節	重量（KG）
HG/T21519-2005	500	0.6	φ530×6	CS125
			φ530×5	SS122
	600	0.6	φ630×6	CS182
HG/T21520-2005	500	1.0	φ530×8	CS161
			φ530×6	SS155
	600	1.0	φ630×8	CS232
			φ630×6	SS225
HG/T21522-2005	500	1.0	φ530×6	CS126
			φ530×5	SS123
	600	1.0	φ630×6	CS184
			φ630×6	SS185

安裝說明

GRC垂直吊蓋人孔是安裝于各種罐頂端，作為工作人員安裝、維修、清洗、維護時的進出通道和通風口，一般不銹鋼人孔使用304和316兩種材質的鋼板作為原料來制作，也可以根據客戶的要求制作。人孔應有一個設在進出油管右側附近，并盡量使人孔正對罐室密閉門，以便人員進出、維修油罐和通風接管用。由于人孔安裝在油罐的最下層體圈上，防滲漏就顯得特別重要。要求兩法蘭結合面必須保證其平直度，無飄扭現象。加強板和法蘭應盡量在整塊鋼板上切割而不拼接。法蘭和蓋板上加工有密封圈，在施工中要特別注意保護。密封用3mm厚石棉橡膠墊片，不允許有折裂。安裝人孔蓋板上緊螺栓時，要成對角均與用力，以防孔蓋變形。

聲明：【GRC垂直吊蓋人孔】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GRC垂直吊蓋人孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
