蝶閥工作原理（圖）

來源：www.shshshwu.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

蝶閥(Butterfly Valve）啟閉件是蝶板，由閥桿帶動，在閥體內繞其自身的軸線旋轉90°，從而達到啟閉或調節的目的。在管路中主要用來做切斷介質，結構簡單，操作靈活，開關迅速，尺寸小，結構短，阻力小，重量輕等特點。

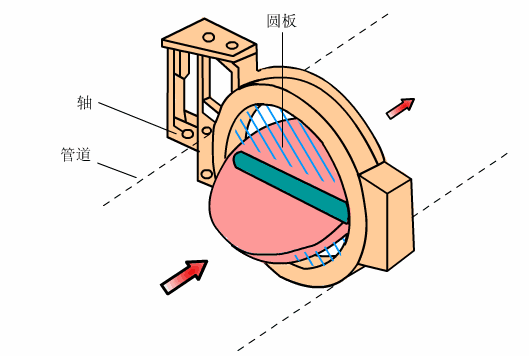

蝶閥工作原理（圖）

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

3、可以運送泥漿，在管道口積存液體最少。

4、低壓下，可以實現良好的密封。

5、調節性能好。

6、全開時閥座通道有效流通面積較大，流體阻力較小。

7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

9、安裝方便。

10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。

蝶閥結構原理
蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點：能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。

1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

2、蝶閥可以運送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。

3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。

4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

5、連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
